Ke stažení - projekt  SBIOmodbus  pro centrálu CCPU-21 systému PL2

V praxi tento požadavek může nastat v případě, že máme dispečerskou síť stanic PROMOS na lince RS-485 s protokolem Epsnet. Do ní chceme zařadit stanici s centrálou CCPU-21, která nemá CAN sběrnici pro připojení dalších periferních modulů a chceme k této centrále, která má kanál s Epsnetem zabrán pro dispečink, připojit periferní modul. Proto na této centrále vybereme další COM s RS-485, kterému přiřadíme protokol ModBus...

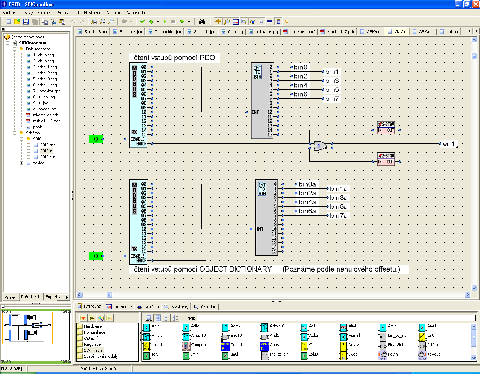

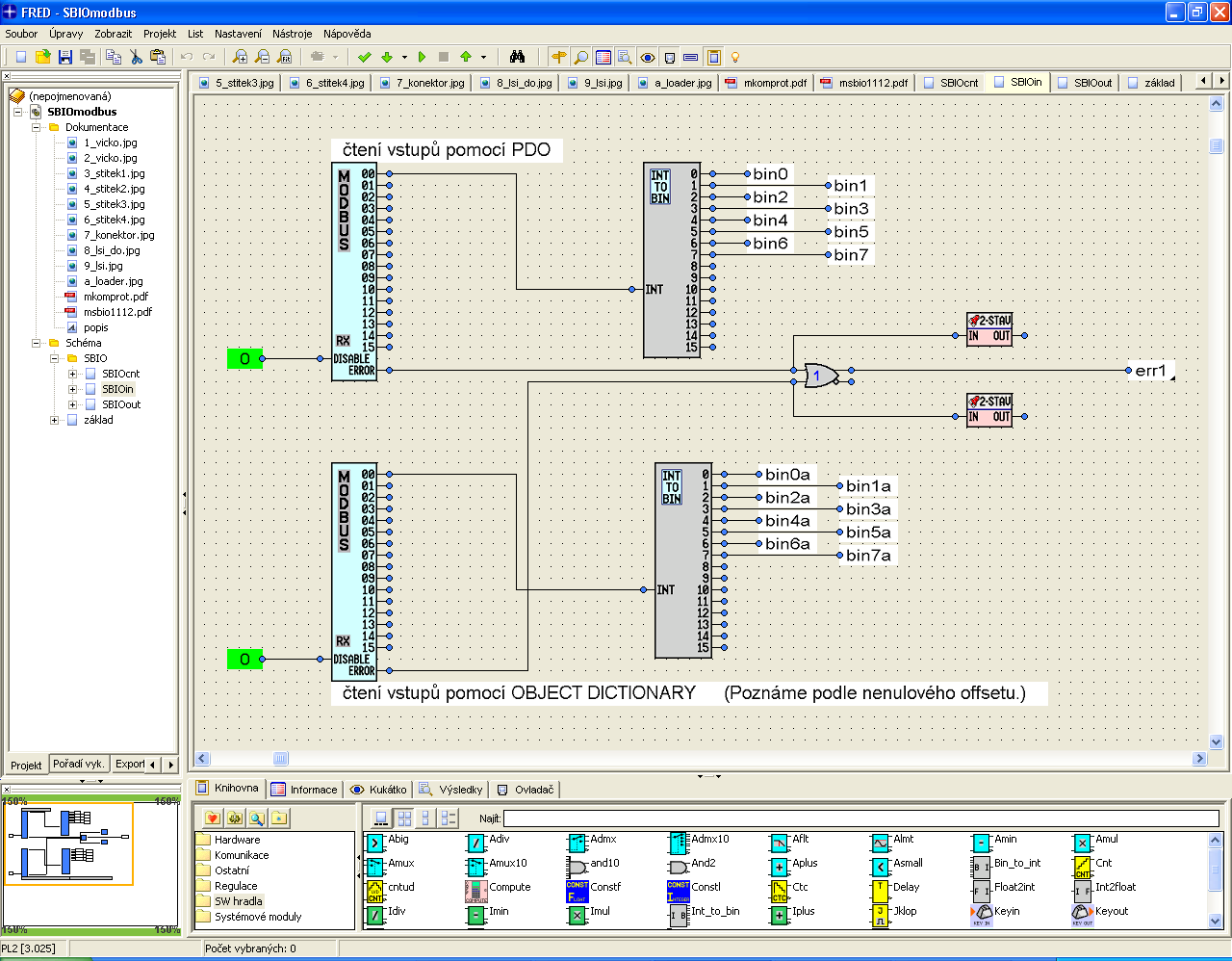

Projekt obsahuje nejen příklady použití modulů pro komunikaci protokolem ModBus, ale také podrobný popis (včetně fotografií) pro konfiguraci sériového modulu (zde SBIO) na protokol ModBus. Fotografie, popis (vč. PDO a SDO relací), původní manuály v PDF pro jednotky SBIO-11/12, SAIO-12 a manuál v PDF Komunikační protokoly jednotek PL2 jsou obsaženy v projektu ve skupině Dokumentace (viz obrázek a vlevo v něm Správce projektu).

Pro správné načítání všech souborů z adresáře do projektu doporučujeme FREDa alespoň ve verzi  1.2.6.3 . Tento příklad pak ponechte v samostatném adresáři (pro lepší přehled - obsahuje řadu dalších souborů).

Překonfigurace sériových modulů z protokolu Epsnet na protokol ModBus se provádí pomocí firemního programu LOADER, který je výše v tabulce rovněž ke stažení (vč. jeho HELPu).

Podobným způsobem lze samozřejmě k centrále CCPU-21 připojit i ostatní sériové moduly pro sběr dat (SBI, SBO, SAIO, SCIO, FCPU-02A). Některé budou postupně doplněny.

28.7.2008
- původní projekt doplněn o SAIO-12 na ModBusu
