Ke stažení - projekt  verzeFW  do centrály CCPU-03 systému PL2

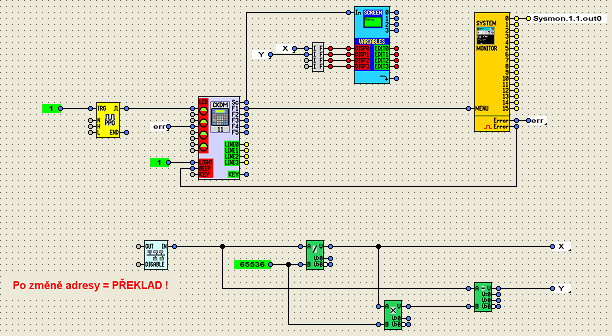

Projekt slouží k vyčtení verze FW z periferní jednotky, připojené k centrále CCPU-03 po sběrnici CAN. Změnou adresy v modulu SDO definujeme, ze které jednotky chceme verzi FW vyčíst.

Parametry modulu SDO, a to index, subindex a lenght, které určují, co se bude z jednotky vyčítat pomocí speciální SDO relace, jsou popsány v technickém manuálu Jednotky PL2 s připojením k sběrnici CAN - viz kapitola 3. Zmíněné parametry jsou v manuálu ve tvaru hexa, pro modul SDO ve FREDovi je musíme převést do dekadického tvaru (např. #1018 = 4120).

V projektu je v modulu SDO uvedena adresa 2, což znamená, že po překladu je vyčítána verze FW z ovládacího panelu CKDM-11. Pro vyčtení verze FW z jiné jednotky stačí změnit parametr adresa v modulu SDO, protože ostatní parametry pro vyčítání (index, subindex a lenght) jsou pro všechny periferní jednotky na CANu stejné. Po uvedené změně adresy je nutný nový překlad projektu do centrály!
