Ke stažení - projekt  2stavXCom21  pro aplikaci FRED a platformu XCom-21

Tímto školním projektem byste měli začít seznamku s programováním aplikací pro platformu XCom-21.

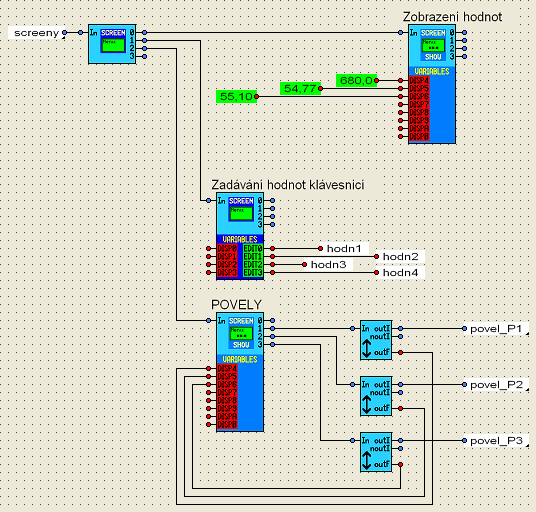

V projektu na listech "displej" a "screeny" je zakreslena tvorba stromové struktury menu pomocí modulu CKDM a modulů SCREEN (u této platformy je více druhů: Screen, ScreenMini a Screen8).

Je ukázáno jak lze moduly typu SCREEN zobrazovat texty, hodnoty z projektu, zadávat hodnoty z klávesnice ovládacího panelu do projektu, vytvářet povely.

Na listu HAVBIN jsou zakresleny základní možnosti využití tohoto modulu pro dvoustavovou regulaci s logickým vstupem jak pro ohlášení poruchy, tak pro jednoduchou regulaci.

Na listu HAVAN dtto, tento modul má však jako vstup reálné číslo, např. měřenou analogovou hodnotu.

Popis a pokyny jsou uvedeny v poznámkách přímo na listech projektu. Pro podrobnější informace lze zobrazit HELP k příslušnému modulu.



Příklad byl vytvořen při ladění aplikace FRED v.2.
