Řízení sušáren dřeva

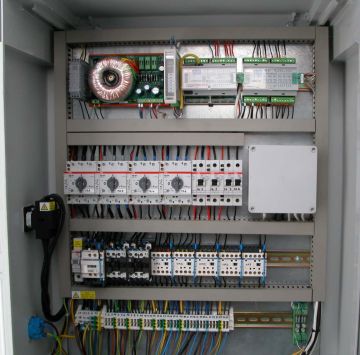

V základním provedení řídicí systém sestává z následujících komponentů:

• procesorový modul CCPU-02 (centrální jednotka systému)
• rozšiřující modul releových výstupů CBIO-12 (max. 2 moduly)
• modul SAM-911 měření vlhkosti dřeva 8 sond + 2x teplota a 2x vlhkost vzduchu (1 modul)
• ovládací panel CKDM-11/ELAX plus s klávesnicí a displejem
• oddělovač SLC-66 a ochrana sériové linky pro připojení k dispečerskému počítači (nemusí být použit, pokud není systém připojen k dispečerskému počítači).
• napájecí zdroje pro napájení systému a snímačů
• propojovací kabely, spojky, konektory

Je možné další rozšíření systému o modul releových výstupů a analogovou jednotkou CAIO pro ovládání a zpětné snímání polohy klapek ve více sekcích samostatně. Standardně systém používá následující veličiny:

Vstupní signály

• 2x teplota vzduchu v komoře
• 2x vlhkost vzduchu v komoře
• 8x vlhkost dřeva ze sond
• 1x teplota topné vody
• 6x logická informace o výpadku ochran motorů větráků, poruchy měniče, vysoký tlak v kondenzačním agregátu atd.

Výstupní signály

• ovládání servopohonů klapek (2x relé)
• ovládání servopohonu ventilu topení (2x relé)
• ovládání ventilu zavlhčování (1 relé)
• ovládání čerpadla topné vody (1 relé)
• ovládání směru a pohonu větráků ve dvou sekcích (3 relé)
  nebo výstup 0÷10V pro ovládání měniče.
• ovládání elektrického topení (kond.režim)
• ovládání větráků kondenzačního agregátu (kondenzační režim)
• ovládání kompresoru kondenzačního agregátu (kondenzační režim)

Programové vybavení řídicího systému

Program řídicího systému zajišťuje regulaci klimatu v komoře podle zadaného programu (předpisu sušení) ovládáním topení, větracích klapek, zavlhčování, ventilátorů, případně kondenzačního agregátu.

Předpis sušení je rozdělen na několik relativně samostatných fází, které je možné libovolně kombinovat:

• natápěcí - postupné zvyšování teploty v závislosti na vlhkosti vzduchu v komoře
• vlhkostní - řízení vlhkosti a teploty vzduchu v komoře na absolutní hodnotu, průběh fáze se řídí podle měřené vlhkosti dřeva
• časová - řízení vlhkosti a teploty vzduchu v komoře na absolutní hodnotu, průběh fáze se řídí časově
• potenciálová - řízení vlhkosti a teploty vzduchu v komoře podle sušicího potenciálu, tj. tak aby byl dodržen nastavený poměr měřené vlhkosti dřeva a rovnovážné vlhkosti dřeva pro aktuální klima

Udržování klimatu v teplovzdušném režimu se provádí ovládáním teplovodního topení, vlhčení a větracích klapek, v kondenzačním režimu topením (elektrickým nebo teplovodním), ovládáním větracích klapek a kondenzačního agregátu.

Ovládání systému je možné z lokálního ovládacího panelu nebo z nadřízeného počítače s programem Wdry. Základní programové funkce jsou:

• zadávání předpisu sušení - sušicí program
  - o celkovém počtu až 20 fází
• možnost uložení až 10 různých sušicích programů
• řízení teploty a vlhkosti vzduchu v komoře podle řídicí veličiny definované ve fázi, včetně plynulého přechodu řízených veličin v jednotlivých fázích
• diagnostika chodu systému, registrace poruch
• registrace všech důležitých veličin do paměti s volitelným časovým krokem
• nastavování parametrů a regulačních konstant systému
• ruční řízení všech ovládaných pohonů
• na ovládacím panelu možnost indikace v českém, ruském a anglickém jazyce

Dispečerský program

Dispečerský program Wdry verze 2.508 umožňuje komfortní ovládání jednoho nebo více řídicích systémů ELAX plus připojených po sériové lince. Umožňuje zejména:

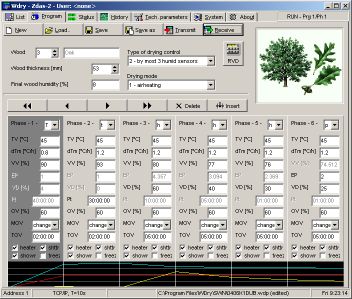

• zadávání programu a editaci jednotlivých fází a jeho zavedení do řídicího systému ELAX plus

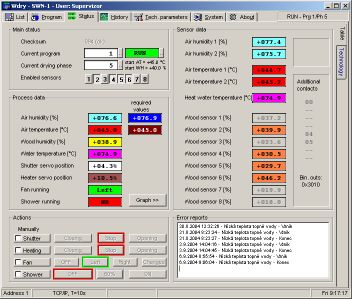

• okamžitou kontrolu chodu řídicího systému v tabulkové formě (zobrazení všech provozních parametrů) včetně grafického průběhu veličin

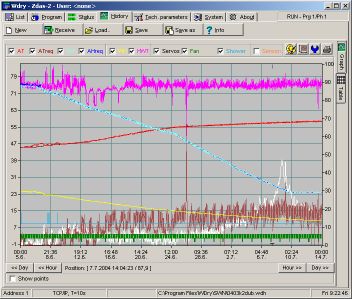

• vyčtení a zobrazení historie průběhu sušení
• zpřístupnění připojených řídicích systémů ELAX plus do dalších dispečerských programů Wdry prostřednictvím TCP/IP spojení po síti ethernet
