SLC-34

• převod a galvanické oddělení běžných typů sériových rozhraní
• možnost použití procesorových a bezdrátových piggy
• odposlech a sloučení linek Rx a Tx
• signály vyvedeny na pružinové odnímatelné svorky
• indikace signálů a stavů LED
• široký teplotní rozsah –10 ÷ +60°C
• robustní kovové pouzdro, montáž na lištu DIN

---

TECHNICKÉ ÚDAJE

rozhraní RS-232:

• max. přenosová rychlost: 230400Bd
• max. délka připojeného vedení: 15m
• výstupní napětí vysílače typ.: ±8V
• vstupní odpor přijímače min.: 7kΩ

rozhraní RS-485:

• max. přenosová rychlost: 2MBd
• výstupní dif. napětí vysílače typ.: 3,7V
• citlivost přijímače: ±200mV
• vstupní odpor přijímače min.: 12kΩ
• izolační napětí GO: 1000V DC

rozhraní piggy:

• RS-232, RS-422, RS-485, M-Bus
  proudová smyčka 20mA: parametry dle osazeného modulu

napájení: 10÷35 V DC, 8÷25V AC / 4W

ostatní:

• rozměry modulu: 56 x 91 x 49 mm
• rozsah pracovních teplot:
  -10 °C ÷ +60 °C
• stupeň krytí: IP20

sériový převodník USB, RS-232, RS-422/485 a piggy-back

přehled produktů Promos HDL: kplhd.pdf - 5.6 MB, 17.12.2025
katalogový list kslc34.pdf - 269.4 kB, 10.10.2019

ZÁKLADNÍ CHARAKTERISTIKA

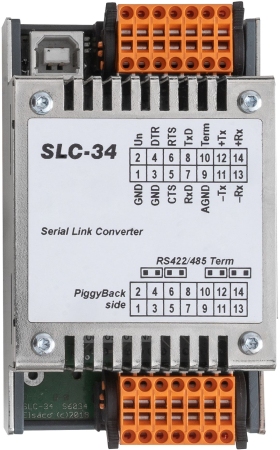

Převodník SLC-34 je určen k převodu signálů mezi linkami USB, RS-232, RS-422/485 a piggy a má dva hlavní režimy vlastního nastavení:

První režim zapíná převod linek USB, RS-232, RS-422/485 na rozhraní piggy. Rozhraní piggy lze volitelně osadit moduly RS-232, RS-422, RS-485, proudovou smyčkou 20mA, M-Bus master a M-Bus slave, vše v provedení i s galvanickým oddělením. Na základní desce převodníku je možné u tohoto rozhraní zapnout zakončení a definování klidového stavu linky.

Druhý režim zapíná převod linek USB, RS-232 na rozhraní RS-422/485. V tomto režimu není nutné mít osazen modul piggy.

Rozhraní RS-422/485 je galvanicky odděleno od všech ostatních rozhraní i napájecího napětí a je u něj možné zapnout propojkou na základní desce funkci automatického přepínání směru komunikace (v případě RS-485) i zakončení linky (definování klidového stavu).

Převodník SLC-34 umožňuje u rozhraní USB sloučit signály TxD a RxD a tím zapnout monitor komunikace pro odposlechy nebo logování komunikace. Převod signálů z USB sběrnice je proveden pomocí vnitřního převodníku USB/RS-232 obvodem FT230X. Stavy vnitřních linek TxD a RxD jsou indikovány žlutými LED v blízkosti konektoru vnitřních rozhraní.

Převodník SLC-34 je možné napájet střídavým napětím od 8÷25V AC nebo 10÷35V DC, což je indikováno modrou LED. Napájecí zdroj není galvanicky oddělen od rozhraní USB, RS232 a piggy. Převodník SLC-34 je dodáván v kovové krabičce s držákem na DIN lištu a s odnímatelnými pružinovými svorkami.

Převodník lze osadit také procesorovými a bezdrátovými moduly piggy-back PBIO-11, PWLC-10, OTCom.

---

BLOKOVÉ SCHÉMA

ÚDAJE PRO OBJEDNÁVKU

typ	obj.číslo	modifikace
SLC-34	EI6034.00	SLC-34, převodník RS-232, RS-485, USB bez piggy, Un=10÷35V=/8÷25V~, -10÷60°C, na lištu DIN
	EI6034.22	SLC-34, převodník RS-232, RS-485, USB, piggy RS-422 2In/2Out, Un=10÷35V=/8÷25V~, -10÷60°C
	EI6034.23	SLC-34, převodník RS-232, RS-485, USB, piggy RS-422 3In/3Out, Un=10÷35V=/8÷25V~, -10÷60°C
	EI6034.40	SLC-34, převodník RS-232, RS-485, USB, piggy RS-485, Un=10÷35V=/8÷25V~, -10÷60°C
	EI6034.52	SLC-34, převodník RS-232, RS-485, USB, piggy RS-232 2In/2Out, Un=10÷35V=/8÷25V~, -10÷60°C
	EI6034.53	SLC-34, převodník RS-232, RS-485, USB, piggy RS-232 3In/3Out, Un=10÷35V=/8÷25V~, -10÷60°C
	EI6034.70	SLC-34, převodník RS-232, RS-485, USB, piggy loop 20mA, Un=10÷35V=/8÷25V~, -10÷60°C
	EI6034.80	SLC-34, převodník RS-232, RS-485, USB, piggy M-Bus master, Un=10÷35V=/8÷25V~, -10÷60°C
	EI6034.81	SLC-34, převodník RS-232, RS-485, USB, piggy M-Bus slave, Un=10÷35V=/8÷25V~, -10÷60°C
	EI6034.91	SLC-34, převodník RS-232, RS-485, USB, piggy ModBus<->OT, Un=10÷35V=/8÷25V~, -10÷60°C
